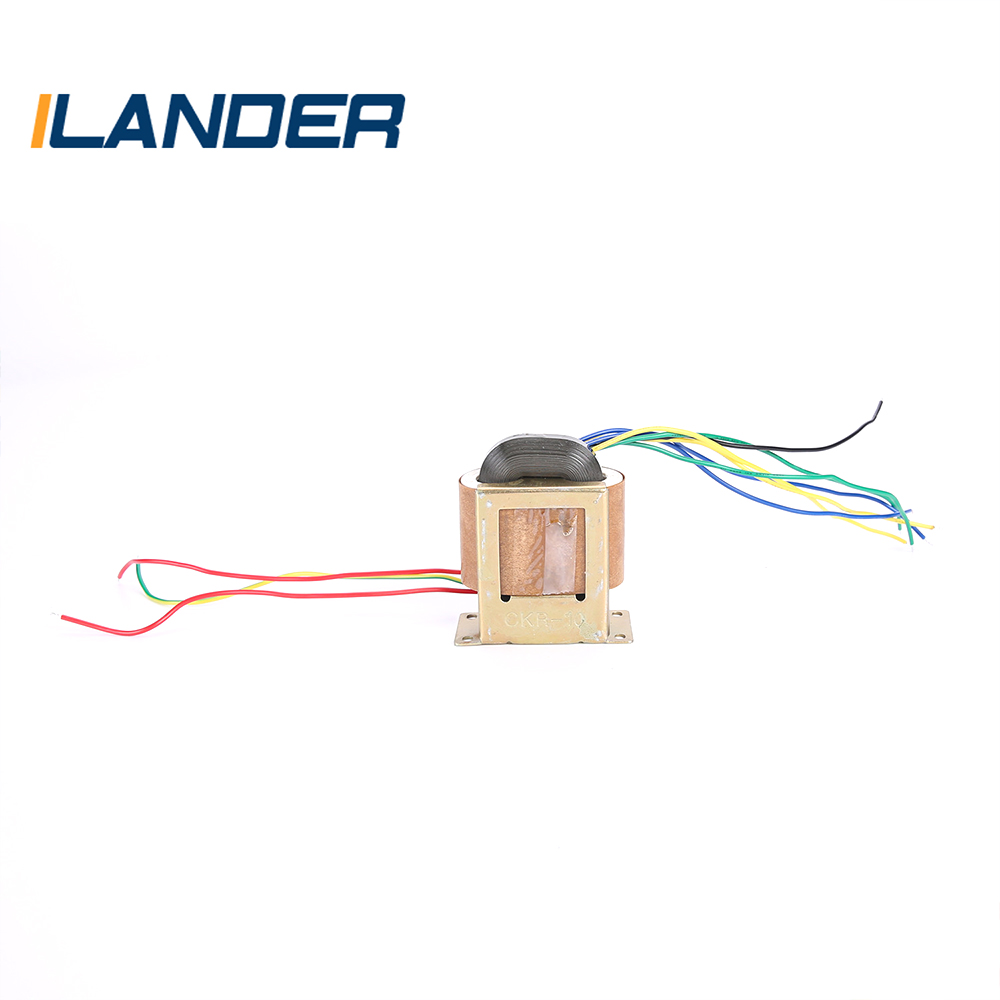

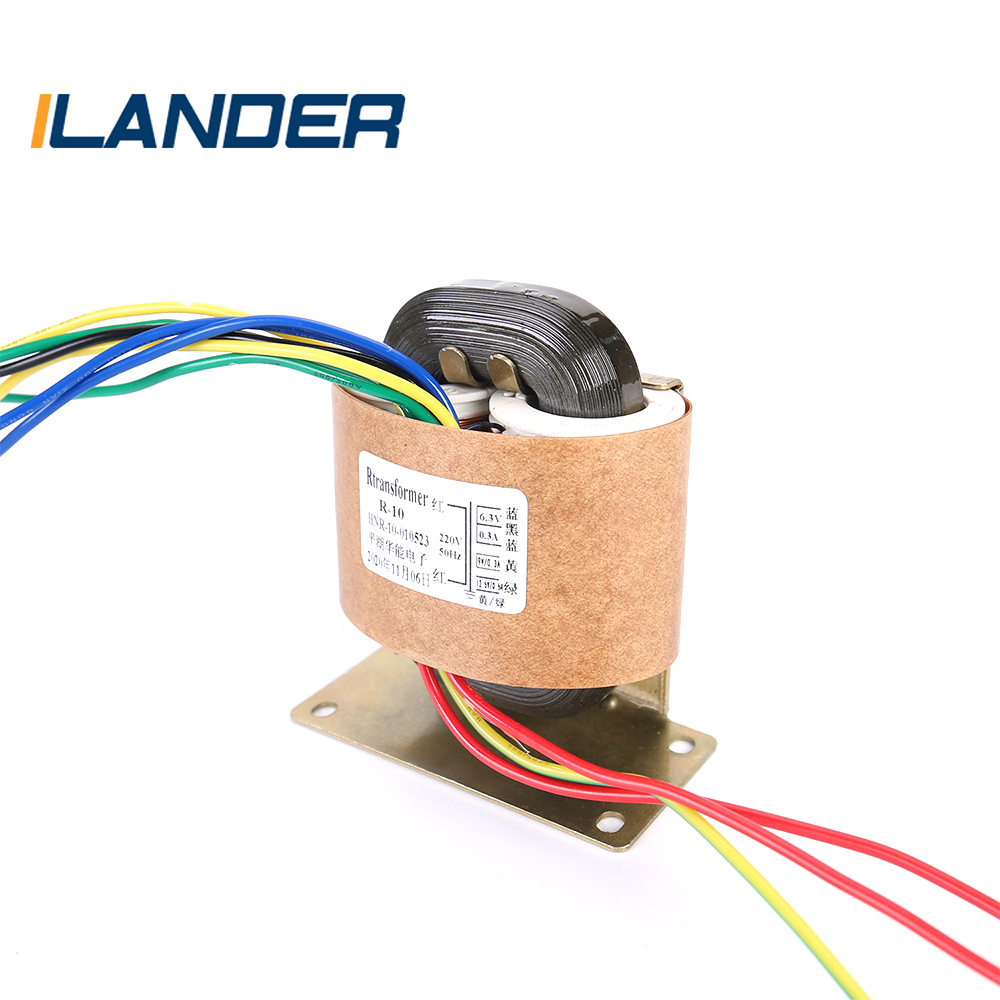

Transformátor jadra R Jednofázový transformátor R10
  • Transformátor jadra R Jednofázový transformátor R10 details
  • Transformátor jadra R Jednofázový transformátor R10 details
  • Transformátor jadra R Jednofázový transformátor R10 details

Transformátor jadra R Jednofázový transformátor R10

Železné jadro transformátora typu R je vyrobené z kvalitne orientovaných pásov z kremíkovej ocele valcovaných za studena rôznych šírok a vyrobených do pásového kruhu a prierez je kruhový, ktorý je možné navíjať bez rezania. Preto vyrobený transformátor nemá žiadny hluk, malý magnetický únik, malý prúd bez zaťaženia, nízku stratu železa a vysokú účinnosť; A pretože cievka je valcová a dĺžka medeného drôtu v každom kruhu je krátka, má malý vnútorný odpor a kolísanie preťaženia, nízku spotrebu medi a nárast teploty; Okrem toho sú primárne a sekundárne cievky vypálené s kostrami vyrobenými z PBT technické plasty spomaľujúce horenie, výsledkom čoho je vysoká elektrická pevnosť a dobrá retardácia horenia.

CITOVANIE TERAZ
PREV：Žiadny predchádzajúci produktNEXT：Žiadny ďalší produkt

POPIS PRODUKTU

Transformátor jadra R

Klasifikácia: Výkonový transformátor

Klasifikácia štruktúry: Transformátor so železným jadrom typu R

Zoradiť podľa čísla fázy: Trojfázový transformátor

Vstupné napätie: 110 V, 220 V, 380 V (prispôsobiteľné)

Výstupné napätie: 6V – 220V (prispôsobiteľné)

Frekvencia: 50Hz/60Hz

Trieda izolácie: Trieda E-B-F-H

Vlastnosti a výhody:

Bezhlučný

Malý v úniku

Malý v prúde naprázdno

Malý vnútorný odpor

Pomalý pohyb cez nosič

Nízka strata železa

Nízka strata medi

Nízky nárast teploty

Vysoká účinnosť

Vysoká elektrická pevnosť

Dobrá retardácia horenia

Nová a jedinečná štruktúra

Oblasti použitia:

Priemyselné riadenie, audio zariadenia, signálne zariadenia, kancelárske zariadenia, komunikačné zariadenia, prístrojové vybavenie, testovacie zariadenia a lekárske zariadenia atď.

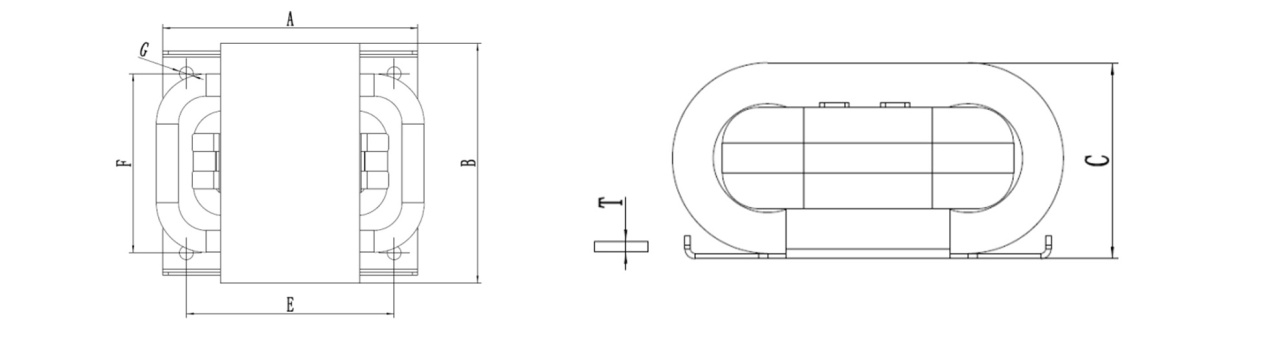

Špecifikácia

Kapacita (VA)

Hraničný rozmer (mm)

Inštalačný rozmer (mm)

Instatation Aerture (mm)

Hrúbka základne (mm)

±0,5 mm

±0,1 mm

AxBxC

E

F

T

R-10

12VA

75*61*38

685

48

4

0.5

R-20

25VA

82*70*40

55

45

4

1

R-30

40VA

97°44*45

70

60

5

1

R-40

50VA

100*80*50

70

60

5

1

R-50

60VA

103*92*50

75

65

5

1

R-60

9OVA

126*90*53

90

70

5

1

R-100

120VA

127°103*56

100

09

5

1.2

R-160

200VA

140*115*65

100

85

5

1.6

R-260

300 VA

156*12068

130

95

5

1.6

R-320

360 VA

165*128*72

135

95

5

1.6

R-600

650 VA

186*145*88

142

100

8

16

R-800

B50VA

191*157*90

145

115

8

2

R-1000

1100 VA

227*172*100

180

140

8

2.6

R-1500

1600 VA

240*180*105

185

145

8

2.6

R-2000

2200 VA

245-200*108

185

160

8

3

R-3000

3500 VA

265*228*128

200

180

8

3

R-5000

5500 VA

395*302*185

300

240

8

3

Vyššie uvedené parametre sú len pre referenciu Piease nájdete v technických výkresoch pre podrobné parametre. Ak je sekundárnym vinutím transformátora duplexné vinutie alebo viacnásobné vinutie, informujte o napätí a prúde každej skupiny, aby sa znížil výkon.

Od roku 1995

Zhejiang Ilander Electric Co., Ltd.

Zhejiang Ilander Electric Co., Ltd.is profesionálny výrobca výkonových transformátorov a elektronických transformátorov so sídlom v Pinghu, Jiaxing, v susedstve prosperujúceho mesta Šanghaj v Číne.
Od roku 1995 sa naše skúsené oddelenie výskumu a vývoja vždy zaviazalo nájsť najlepšie riešenie pre každý projekt, ktoré je založené na potrebách zákazníkov a kombinované s potrebnými obchodnými úvahami.
Naše výrobky sú široko používané v inžinierstve prenosu a distribúcie energie, miestnosti na distribúciu energie, domácich spotrebičov, semaforov, sanitárnej keramiky, výťahu, elektrických zváracích strojov, mechanických zariadení, elektrických skúšobných stolov, lekárskych prístrojov, komunikácie, zvuku, nabíjačky do auta, nabíjačky , invertor a ďalšie polia.

firemná výhoda

Výhoda:
- Asi 30 rokov skúseností v transformátore
- Bezplatný dizajn a vzorová služba
- Najlepšia kvalita, rýchle dodanie a konkurencieschopná cena
- Najnovšia technológia, profesionálni dizajnéri a kvalifikovaní pracovníci
- Automatizačné zariadenia a výrobné linky
-Ročná produkcia viac ako 20 miliónov kusov

často kladené otázkyvyriešiť vašu pochybnosť

  • Ste výrobca?

  • Aký je platobný termín?

  • Ako je to s dodacou lehotou?

  • Môžete poskytnúť OEM alebo ODM?

  • Môžete vyrábať podľa našich vzoriek?

  • Aké sú zásady vašej vzorky?

Získajte cenovú ponuku

Odporúčané produkty:

CENTRUM SPRÁV

Znalosti odvetvia

An R-jadrový transformátor je typ jednofázového elektrického transformátora, ktorý využíva magnetické jadro v tvare R. R-tvar jadra poskytuje väčšiu plochu pre vinutia, čo môže viesť k vyššej účinnosti a zlepšenej hustote výkonu v porovnaní s tradičnými transformátormi.
Jednofázové transformátory R-core sa bežne používajú v rôznych aplikáciách vrátane napájacích zdrojov, audio zariadení a osvetľovacích systémov. Používajú sa aj v priemyselných a komerčných aplikáciách, ako sú systémy riadenia procesov a systémy HVAC.
Jednou z kľúčových výhod transformátorov R-core je ich vysoká účinnosť. Tvar jadra R poskytuje rovnomernejšie magnetické pole, čo má za následok menšie straty energie vo forme tepla v porovnaní s tradičnými transformátormi. Vďaka tomu sú transformátory R-core energeticky účinnejšie a šetrnejšie k životnému prostrediu.
Transformátory s R-jadrovým jadrom majú v porovnaní s tradičnými transformátormi aj menšie rozmery a nižšiu hmotnosť, čo uľahčuje ich prepravu a inštaláciu. Navyše, tvar jadra R môže znížiť elektromagnetické rušenie (EMI), ktoré môže spôsobiť rušenie iných elektrických zariadení.
Celkovo R-core transformátory ponúkajú niekoľko výhod oproti tradičným transformátorom, vrátane vyššej účinnosti, menšej veľkosti, nižšej hmotnosti a nižšieho EMI. Tieto vlastnosti robia z transformátorov R-core atraktívnu voľbu pre širokú škálu aplikácií.
Štruktúra jednofázového transformátora R-core sa zvyčajne skladá z nasledujúcich komponentov:
Magnetické jadro: Magnetické jadro v tvare R je centrálnou súčasťou transformátora a je vyrobené z magnetického materiálu, ako je železo, nikel alebo kobalt.
Primárne vinutie: Primárne vinutie je vstupné vinutie transformátora a je navinuté okolo magnetického jadra v tvare R. Je pripojený k zdroju energie.
Sekundárne vinutie: Sekundárne vinutie je výstupné vinutie transformátora a je navinuté okolo magnetického jadra v tvare R na inom mieste ako primárne vinutie. Je pripojený k záťaži.
Izolácia: Izolácia sa používa na oddelenie primárneho a sekundárneho vinutia, aby sa zabránilo úrazu elektrickým prúdom a aby sa zachovalo elektrické oddelenie medzi vinutiami.
Kryt: Transformátor je zvyčajne umiestnený v kryte, aby bol chránený pred faktormi prostredia, ako je prach, vlhkosť a zmeny teploty.
V jednofázovom transformátore R-core poskytuje magnetické jadro v tvare R rovnomernejšie magnetické pole v porovnaní s tradičnými transformátormi, čo má za následok vyššiu účinnosť a zlepšenú hustotu výkonu. Tvar jadra v tvare R tiež znižuje elektromagnetické rušenie (EMI), ktoré môže spôsobiť rušenie iných elektrických zariadení.
Celkovo je štruktúra a jednofázový R-jadrový transformátor je navrhnutý tak, aby poskytoval vysokú účinnosť, kompaktnú veľkosť a lepší výkon v porovnaní s tradičnými transformátormi. Tieto vlastnosti robia z transformátorov s R-jadrovým atraktívnou voľbou pre širokú škálu aplikácií.
