EI Core Transformer Výkonový transformátor s nízkou frekvenciou

Transformátor EI je druh elektronického transformátora, ktorý je definovaný podľa tvaru železného jadra, pretože železné jadro transformátora EI je prekryté kusom typu "E" a kusom typu "I", takže sa nazýva tzv. EI transformátor. EI transformátory sú vo všeobecnosti výkonové frekvenčné (nízkofrekvenčné) transformátory (50 Hz alebo 60 Hz), výkonové transformátory a niektoré audio transformátory sú tiež EI, ako sú tie, ktoré sa používajú v audio.

CITOVANIE TERAZ

POPIS PRODUKTU

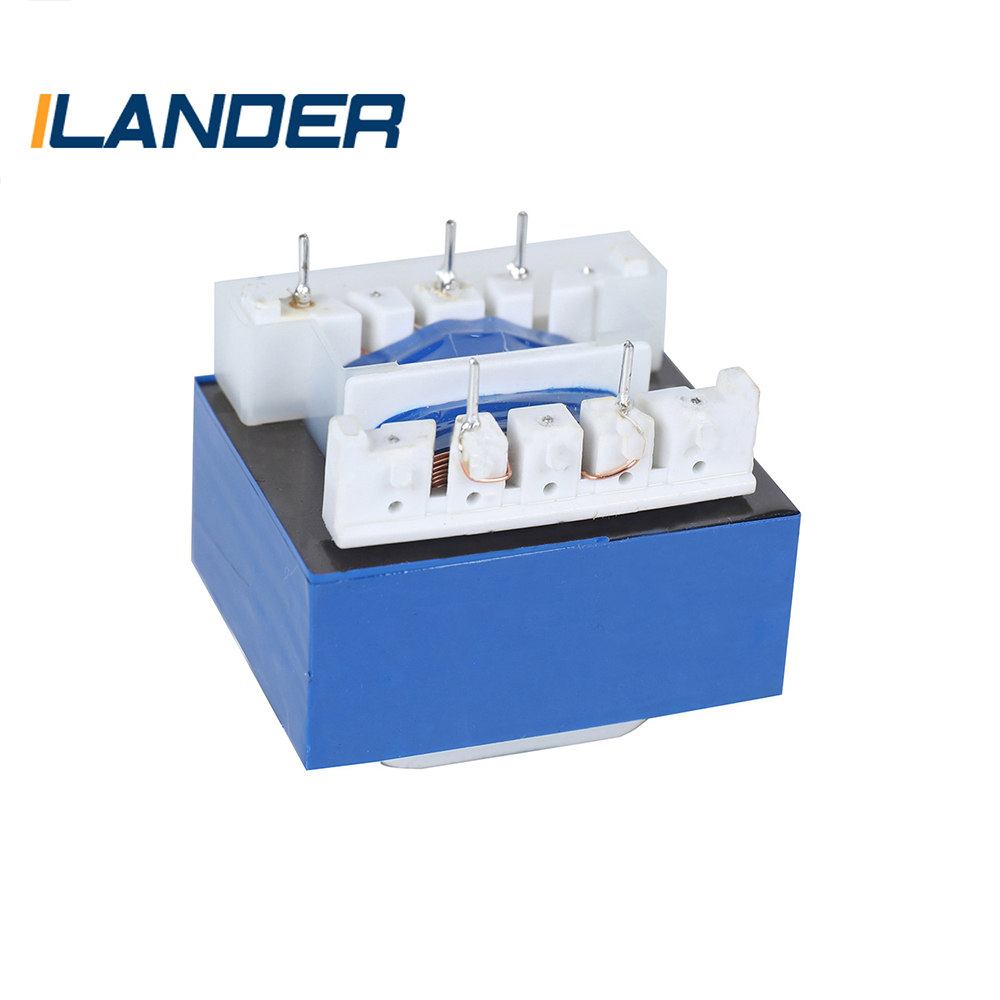

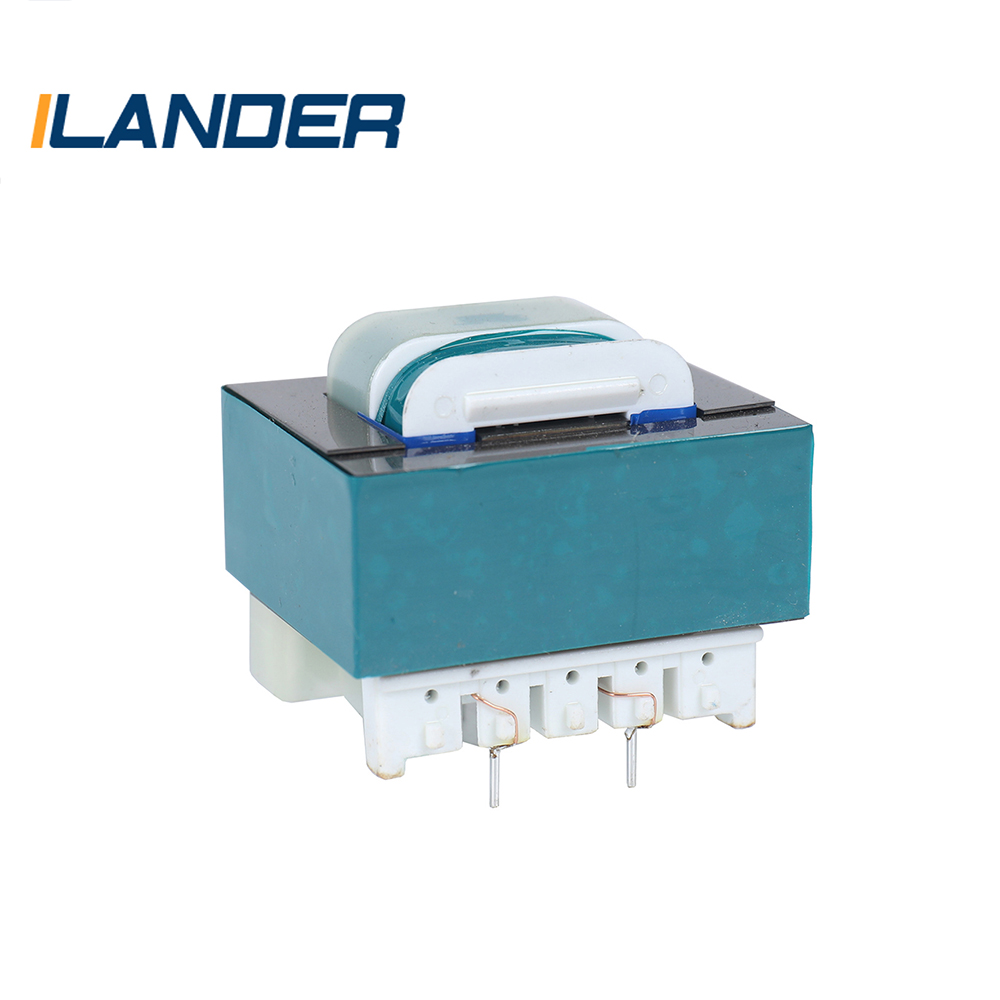

EI Core Transformer

Klasifikácia: Výkonový transformátor

Klasifikácia štruktúry: EI transformátor so železným jadrom

Zoradiť podľa čísla fázy: Jednofázový transformátor

Vstupné napätie: 110 V, 220 V, 380 V (prispôsobiteľné)

Výstupné napätie: 6V – 220V (prispôsobiteľné)

Frekvencia: 50Hz/60Hz

Trieda izolácie: Trieda E-B-F-H

Vlastnosti a výhody:

Nízka cena

Vysoké saturačné napätie

Dlhá životnosť

Povoliť krátkodobé preťaženie, môže poskytnúť nadmerný výkon alebo poskytnúť nadmerný prúd (1-3-násobok menovitého prúdu)

Oblasti použitia:

TV zdroj, monitor, spínaný zdroj, navigácia, lekárske vybavenie, nástroje, klimatizácie, zariadenia na sušenie tabaku sušením dymom atď.

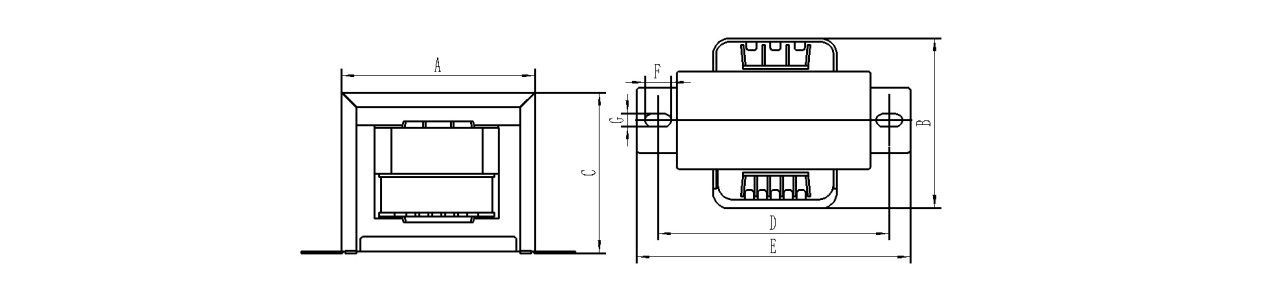

Špecifikácie	Kapacita (VA)	Hraničný rozmer (mm)	Rozstup ihly (mm) ± 0,5 mm		Riadok Spaong (mm) ± 0,5 mm	Číslo kostry
Špecifikácie	Kapacita (VA)	AxBxC	E	F	G
E28*15,3 5P	1	292927	74	4.9	192	2815ZWW3 5C
EV35*153 4P	2	363130	75	6	22	3515ZWW3 4B
EW41*18 4·5P	3	423435	73	562	23	4118zww4 5B
EV41*204 5P	5	42"34*36,5	72	5.0	225	4120zww4 5A
EW41*264·5P	6	423443	7.4	490.1	202	4126zww4 58
EV48*20 5 5P	8	494137,5	7.5	7.5	295	4820zww5 5A
EW48*245 5P	10	494141,5	7.5	7.5	295	4824zww5 5A
D57*206-6P	12	584841	4.9	4.9	37	5720zww6 6A
E357*307·7P	18	584850,5	5	5	32	5730zww7 7L
Typy špendlíkov sú: I ihla, rovná ihla, okrúhla ihla a štvorcová ihla; horúca ihla a studená ihla. Pre podrobnosti o kostre nás prosím kontaktujte. Vyššie uvedené parametre tabuľky sú len orientačné. Podrobné parametre nájdete v technických výkresoch. Ak je sekundárne vinutie transformátora dvojité alebo viac vinutie, informujte o napätí a prúde každej skupiny, aby ste vypočítali výkon. Pre viac informácií nás prosím kontaktujte.

Zhejiang Ilander Electric Co., Ltd.

Zhejiang Ilander Electric Co., Ltd.is profesionálny výrobca výkonových transformátorov a elektronických transformátorov so sídlom v Pinghu, Jiaxing, v susedstve prosperujúceho mesta Šanghaj v Číne.
Od roku 1995 sa naše skúsené oddelenie výskumu a vývoja vždy zaviazalo nájsť najlepšie riešenie pre každý projekt, ktoré je založené na potrebách zákazníkov a kombinované s potrebnými obchodnými úvahami.
Naše výrobky sú široko používané v inžinierstve prenosu a distribúcie energie, miestnosti na distribúciu energie, domácich spotrebičov, semaforov, sanitárnej keramiky, výťahu, elektrických zváracích strojov, mechanických zariadení, elektrických skúšobných stolov, lekárskych prístrojov, komunikácie, zvuku, nabíjačky do auta, nabíjačky , invertor a ďalšie polia.

často kladené otázkyvyriešiť vašu pochybnosť

Ste výrobca?

Áno, sme výrobca. Naša továreň je v Číne, provincia Zhejiang, vedľa Šanghaja.
Aký je platobný termín?

T/T 30% záloha, zostatok 70% pred odoslaním alebo oproti BL kópii alebo akreditívu na videnie.
Ako je to s dodacou lehotou?

Zvyčajne 15-30 dní po prijatí zálohy a potvrdenie podrobností. Podľa konečnej objednávky a konkrétnych produktov.
Môžete poskytnúť OEM alebo ODM?

Áno, môžeme.
Môžete vyrábať podľa našich vzoriek?

Áno, môžeme vyrobiť podľa vašich vzoriek alebo technického výkresu, vyrobíme formy a prípravky.
Aké sú zásady vašej vzorky?

Poskytujeme vzorku podľa vašich požiadaviek a vy zaplatíte poplatok za vzorku a prepravné kuriérom, poplatok za vzorku vám vrátime, keď potvrdíte normálnu objednávku.

Odporúčané produkty:

Znalosti odvetvia

An EI Core Transformer , tiež známy ako transformátor s jadrom z "elektrického železa", je typ elektrického transformátora, ktorý sa bežne používa v napájacích zdrojoch, audio zariadeniach a iných aplikáciách, ktoré vyžadujú malý a kompaktný transformátor. EI Core Transformer je tak pomenovaný kvôli svojmu výraznému tvaru, ktorý pripomína písmeno „E“ a „I“.

Primárne a sekundárne vinutie transformátora je navinuté okolo jadra, ktoré je vyrobené z vrstveného elektrického železa. Jadro poskytuje magnetický obvod pre transformátor, ktorý usmerňuje tok magnetického toku z primárneho vinutia do sekundárneho vinutia. Laminovanie jadra pomáha znižovať straty v jadre, vďaka čomu je EI Core Transformer efektívnejší a kompaktnejší.

Kompaktná veľkosť a nízke náklady z EI Core Transformer robia atraktívnu možnosť pre mnohé aplikácie a bežne sa používa v napájacích zdrojoch pre spotrebnú elektroniku, ako sú smartfóny a notebooky. Pri výbere transformátora EI Core Transformer je však dôležité starostlivo zvážiť požiadavky na napätie a výkon vašej aplikácie, pretože nemusí byť vhodný pre aplikácie s vysokým výkonom.

EI Core Transformer má niekoľko výhod, vrátane:

Kompaktná veľkosť: Vďaka kompaktnej veľkosti je transformátor EI Core Transformer ideálny pre aplikácie s obmedzeným priestorom.

Nízka cena: Nízka cena EI Core Transformer z neho robí obľúbenú voľbu pre spotrebnú elektroniku a iné aplikácie s nízkou spotrebou.

Efektívny: Laminovanie jadra pomáha znižovať straty v jadre, vďaka čomu je EI Core Transformer efektívnejší ako iné typy transformátorov.

Jednoduchá výroba: Jednoduchá konštrukcia EI Core Transformer umožňuje relatívne jednoduchú výrobu, čo prispieva k jeho nízkym nákladom.

Spoľahlivosť: EI Core Transformer je osvedčený dizajn a má overenú spoľahlivosť v mnohých aplikáciách.

Všestranný: EI Core Transformer možno použiť v rôznych aplikáciách vrátane napájacích zdrojov, audio zariadení a iných elektronických zariadení.

Prispôsobiteľné: Dizajn EI Core Transformer sa dá ľahko prispôsobiť tak, aby vyhovoval špecifickým požiadavkám vašej aplikácie, čo z neho robí flexibilné riešenie pre mnoho rôznych potrieb.

Tieto výhody robia EI Core Transformer je populárnou voľbou pre mnoho rôznych aplikácií a stále sa široko používa v elektronickom priemysle vďaka svojej nízkej cene, kompaktným rozmerom a spoľahlivému výkonu.
